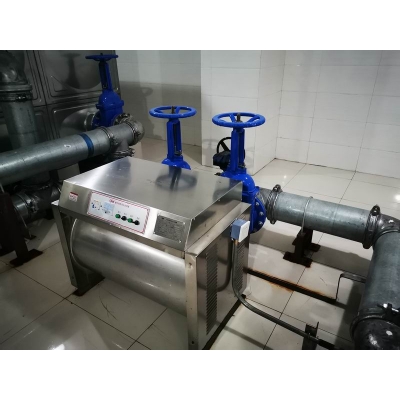

QL20-30紫外線消毒設備即為利用高強度的紫外線殺菌燈照射，破壞細菌和病毒的DNA等內部結構，從而達到殺滅水中病原微生物的消毒裝置。適合于對紫外線技術破壞力敏感的細菌、病毒、真菌等微生物種群譜系。

適用于城鎮污水處理廠出水、城市污水再生利用水、工業廢水處理站出水的紫外線消毒設備。

1 產品分類

低壓燈系統、低壓高強燈系統、中壓燈系統。

2 主要參數

水處理能力、紫外線強度、功率

3 技術要求

1）低壓燈系統

單根紫外燈的紫外能輸出為30W，紫外燈運行溫度在40℃左右。低壓燈系統適用于小型水處理廠或低流量水處理系統的應用。

2）低壓高強燈系統

單根紫外燈的紫外能輸出為100W左右，紫外燈運行溫度在100℃左右。低壓高強燈系統的紫外能輸出可根據水流和水質的變化進行調節， 從而優化電耗和延長紫外燈壽命， 低壓高強燈系統適用于中型污水處理廠的應用。

3）中壓燈系統

單根紫外燈的紫外能輸出在420W以上，紫外燈運行溫度在700℃左右。中壓燈系統的紫外能輸出是所有紫外燈中強的，對水體的穿透力強，消毒能力高。中壓燈系統適用于大型污水處理廠和高懸浮物，紫外線穿透率(WT)低的水處理系統。

4）紫外燈壽命、老化系數

a 紫外線消毒設備中的低壓燈和低壓高強燈連續運行或累計運行壽命不應低于12000h ; 中壓燈連續運行或累計運行壽命不應低于3000h。

b 紫外燈老化系數通過有資質的第三方驗證后，可使用驗證通過的老化系數計算設備紫外線有效劑量。若紫外燈老化系數沒有通過有資質的第三方驗證，應使用0.5的默認值作為紫外燈老化系數，來計算設備紫外線有效劑量。

5）設備紫外線有效劑量指標——污水消毒

a 為保證達到GB18918《城鎮污水處理廠污染物排放標準》中所要求的衛生學指標的二級標準和一級標準的B標準，SS(水中懸浮物)應不超過20mg/L，紫外線消毒設備在峰值流量和紫外燈運行壽命終點時，考慮紫外燈套管結垢影響后所能達到的紫外線有效劑量不應低于15mJ/cm。

b 為保證達到GB18918《城鎮污水處理廠污染物排放標準》中所要求的衛生學指標的一級標準的A標準，當SS不超過10mg/L時，紫外線消毒設備在峰值流量和紫外燈運行壽命終點時，考慮紫外燈套管結垢影響后所能達到的紫外線有效劑量不應低于20mJ/cm。

c 紫外線消毒設備在工程設計和應用之前，應提供有資質的第三方用同類設備在類似水質中所做的檢驗報告。

4 施工、安裝要點

1)不易將紫外線發生器安裝在緊靠水泵的出水管上，防止停泵水錘損壞石英玻管和燈管。

2)紫外線發生器應嚴格按照進出水方向安裝。

3)紫外線發生器應有高出建筑地面的基礎，基礎高出地面不應小于100mm。

4)紫外線發生器及其連接管道和閥門應穩固固定，不得使紫外線發生器承擔管道及附件的重量。

5)紫外線發生器的安裝應便于拆卸檢修和維護，所有管道連接處不得使用影響水質衛生的材料。

5 技術優勢解析

紫外線殺菌消毒器應用紫外C-消毒技術對細菌病毒以及其它致病體的消毒效果。紫外C-消毒技術具有下列明顯的優點。

①高效率殺菌 ：紫外C-消毒技術具有其它技術無可比擬的殺菌效率。下列出紫外C-技術對常見幾種細菌病毒的殺菌效率。由下表可見，紫外線對細菌、病毒的殺菌作用一般在一秒以內。而對傳統紫外、氯氣以及臭氧方法來說，達到紫外線的效果一般需要20分鐘至一小時的時間。

②高效殺菌廣譜性：紫外線技術在目前所有的消毒技術中，殺菌的廣譜性是高的。它對幾乎所有的細菌，病毒都能高效率殺滅。并且對一些對人類危害極大的，而氯氣以至臭氧無法或不能有效殺滅的寄生蟲類(例如隱性包囊蟲 cryptosporidium，賈第鞭毛蟲giardia等)都能有效殺滅。

③無二次污染：由于紫外線技術可以被控制為僅僅是殺菌，并且不加入任何化學藥劑，因此它不會對水體和周圍環境產生二次污染。不改變水中任何成分。對氯消毒來說，其與水中有機物產生的有機氯已被公認為對人體有致癌作用，并且水中含有的氯化合物在某些場合下會起到反作用，對水中生物以及水環境產生毒害。臭氧方法也有類似的問題。大量難聞的未溶解到水中的臭氧揮發到空氣中，有害于附近工作人員的身心健康。

④運行安全、可靠：傳統的消毒技術如采用氯化物或臭氧，其消毒劑本身就是屬于劇毒、易燃、易爆的物質。這些物質的使用對操作現場人員以及周圍環境和居民安全產生潛在的威脅，需要特別小心。我國的公安、消防及環保等部門對這些高危物質的使用有嚴格的運輸、保存和操作規定。這些都極大地增加了基層使用單位領導、操作人員和周邊居民的心理負擔和不安全感。現代紫外C-消毒系統不存在這樣的安全隱患，是一種對周邊環境以及操作人員相對安全可靠得多的消毒技術。

⑤運行維護簡單，費用低：通常一種高效率的技術總是和高成本，高運行費用聯系在一塊。但是，紫外技術卻是例外。由于九十年代對紫外核心技術的完善，紫外C消毒技術不僅消毒效率是所有消毒手段中高的，而且消毒運行維護簡單，運行成本低，在千噸處理量水平可達到每噸水4厘人民幣甚至更低，因此，其性能價格比是所有消毒技術中高的。

它既具有其它消毒技術無法比擬的高效率，又具有成本和運行費低的優點。在千噸水處理量水平，它的成本只是氯消毒的1/2，是氯加脫氯消毒的2/5，更只有臭氧消毒成本的1/9。即使在十萬噸處理量水平，紫外消毒設備的投資及運行成本也遠遠低于其它消毒技術。

⑥占地小，無噪音：紫外C-消毒設備。對每小時處理80噸水的設備來說，其占地只有1.32米×0.35米，高0.62米，重220斤。若預留足夠空間，該系統共需3平米的運行操作空間。如果處理水量減少，設備占地體積相應減少。另外，紫外消毒設備如果靠自流式供水(無水泵)，將不產生任何噪音。[1]

6 執行標準

《城市給排水紫外線消毒設備》GB/T19837-2005

《室外排水設計規范》GB5 0101－2005

《城鎮污水處理廠污染物排放標準》GB/T 18918

《城市污水再生利用城市雜用水水質》GB/T 18920

《污水再生利用工程設計規范(附條文說明)》GB/T 50335
